3060 Watt PV Inselanlage DC gekoppelt mit Victron und Hoppecke Batterien



3060 Watt PV Inselanlage DC gekoppelt mit Victron und Hoppecke Batterien

Hersteller Victron Morningstar REC Hoppecke

Artikel-Nr.: SW10205

Versandkostenfreie Lieferung!



Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

13.225,00 € *






Produktinformationen "3060 Watt PV Inselanlage DC gekoppelt mit Victron und Hoppecke Batterien"



Diese Paket enthält:



1x

Eine auf Ihre Bedürfnisse maßgeschneiderte persönliche Betreuung und individuelle Beratung

12x

PV-Solarmodul REC 255 PE; 255Wp -0/+5Wp;

neues Zell-Design

polykristallin; Aluminiumrahmen; Antireflex Glas;

MC4-Steckverbinder; 1665x991x38mm; 18,0kg

60 polykristalline Zellen; Modulwirkungsgrad: 15,5%;

Impp:8,34A; Isc:8,89A; Umpp:30,6V; Uoc:38,0V;



24x

Bleibatterie Hoppecke 6 OPzV 520 solar.power

320Ah (C10);

2V Blei-Gel-Batterie, Einzelzelle, kein Nachfüllen von Wasser

• Gefüllt/geladen, Verbund-Pol mit Schraubgew. f. Systemverbinder

• Sehr hohe Zyklenfestigkeit, bis zu 3000 Zyklen (25°C, 50% Entladetiefe)

Abmessungen (LxBxH): 147x208x535mm, Gewicht: 35 kg; gefüllt und geladen



Auftragsbezogene Fertigung; Umtausch und Rückgabe

ausgeschlossen



1x

Solarladeregler Morningstar TriStar MPPT 60

Systemspannung 12/24/48V

Max. Batterieladestrom 60A

Max. Eingangsspannung 150V-DC

Datenschnittstellen: RS232, RS485, Ethernet, Meterbus

Maße; 291x130x142mm; Gewicht: 4,2kg



1x

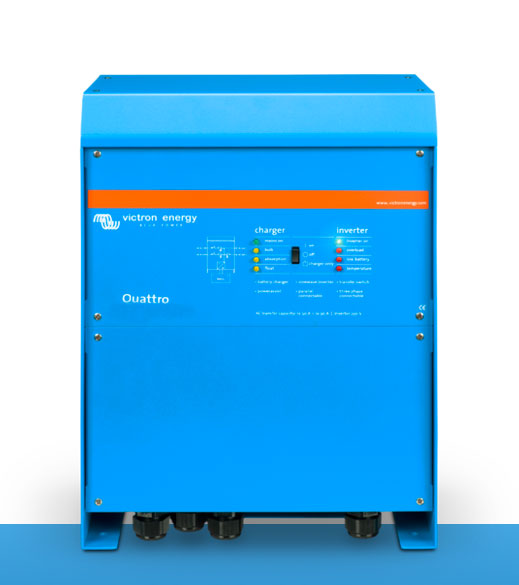

Victron Energy Quattro 48/10000/140-100/100



Zwei Wechselstrom-Eingänge mit integriertem Transferschalter

Der Quattro kann an zwei unabhängige Wechselstrom-Quellen angeschlossen werden: zum Beispiel an Landstrom und einen Generator oder auch an zwei Generatoren. Der Quattro verbindet sich automatische mit der aktiven Quelle.



Zwei Wechselstromausgänge

Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt der Quattro die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist.

Der zweite Ausgang liefert nur dann Strom, wenn an einem der Eingänge des Quattro Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.



Praktisch unbegrenzte Leistung durch Parallelschaltung

Bis zu 10 Quattros können parallel geschaltet werden. Das ergibt beispielsweise bei zehn 48/10000/140 Einheiten 90 kW/100 kVA Ausgangs-Leistung und 1400 A Ladekapazität.



Drei Phasen-Betrieb

Drei Einheiten können für einen Drei-Phasen-Ausgang konfiguriert werden. Damit jedoch nicht genug: Bis zu 10 Sets mit drei Einheiten können parallel geschaltet werden und man erhält dann 270 kW/300 kVA Wechselrichterleistung und über 4.000 A Ladekapazität.



PowerControl – Arbeiten mit begrenzter Generatorleistung, eingeschränktem Land- oder Netzstrom

Der Quattro ist ein sehr leistungsstarkes Batterie-Ladegerät. Daher nimmt er vom Generator bzw. der Landstromversorgung viel Strom auf (16 A pro 5 kVA Quattro bei 230 VAC). An jedem der Wechselstromeingänge kann eine Strombegrenzung festgelegt werden. Der Quattro berücksichtigt dann weitere angeschlossene Wechselstromverbraucher und nutzt zum Laden nur den Strom, der noch „übrig“ ist. So wird verhindert, dass der Generator- oder der Landstromanschluss überlastet wird.



PowerAssist – Erhöhung der Landanschluss- oder Generatorleistung

Mit dieser Funktion erhält das PowerControl - Prinzip eine neue Dimension, da der Quattro jede zu schwach ausgelegte alternative Quelle stützt. Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall stellt der Quattro sicher, dass eine zu schwache Landstrom- bzw. Generatorleistung sofort durch Energie aus der Batterie kompensiert wird. Wird die Last reduziert, kann die "überschüssige" Energie zum Laden der Batterien genutzt werden.



Solarstrom: Wechselstrom auch bei Netzausfall

Der Quattro kann sowohl bei nicht netzgekoppelten sowie bei netzgekoppelten PV-Anlagen als auch bei anderen alternativen Energiesystemen eingesetzt werden.



Systemkonfigurierung so leicht wie noch nie

Nach der Installation ist der Quattro betriebsbereit.

Wenn Einstellungen verändert werden müssen, kann dies innerhalb von ein paar Minuten mithilfe des neuen DIP-Schalter-Einstellungsverfahrens erfolgen. Sogar eine Parallelschaltung oder ein Drei-Phasenbetrieb lässt sich mithilfe der DIP-Schalter programmieren: Dafür wird kein Computer benötigt!

Alternativ kann anstelle der DIP-Schalter auch VE.Net verwendet werden. Außerdem steht auch noch hoch entwickelte Software (VE.Bus Schnellkonfiguration und VE.Bus System Konfiguration) zur Verfügung, um einige neue, erweiterte Funktionen zu konfigurieren.



Quattro

48/10000/140-100/100

PowerControl / Power Assist

Ja

Integrierter Transferschalter

Ja

Wechselstrom-Eingänge (2x)

Eingangsspannungsbereich: 187-265 V AC; Eingangsfrequenz: 45-65 Hz;

Leistungsfaktor: 1

Maximal durchschaltbarer Strom (A)

2x100

Wechselrichter

Bereich Eingangsspannung (V DC)

38-66 V

Ausgang 1

Ausgangsspannung: 230 V AC +/- 2 %; Frequenz: 50 Hz +/- 0,1 %

Kont. Ausgangsleistung bei 25 °C (VA) 3

10.000

Kont. Ausgangsleistung bei 25 °C (W)

9.000

Kont. Ausgangsleistung bei 40 °C (W)

8.000

Spitzenleistung (W)

20.000

Max. Wirkungsgrad (%)

96

Null-Last Leistung (W)

35

Null-Last Leistung im AES-Modus (W)

30

Null-Last Leistung im Suchmodus (W)

10

Ladegerät

Konstant-Ladespannung (V DC)

57,6

‚Erhaltungs‘-Ladespannung (V DC)

55,2

Lagerungsmodus (V DC)

52,8

Ladestrom Hausbatterie (A) 4

140

Ladestrom Starterbatterie (A)

Entfällt

Batterietemperatursensor

Ja

Allgemeines

Zusatzausgang (A) 5

50

Programmierbares Relais 6

3x

Schutz 2

a-g

VE.Bus-Schnittstelle

Bei Parallelschaltungen und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration

COM-Port für allgemeine Nutzung 7

2x

Ferngesteuerter Ein-/Ausschalter

Ja

Gemeinsame Merkmale

Betriebstemperatur: -20 °C bis +50 °C; Feuchte (nicht kondensierend): max. 95 %

Gehäuse

Gemeinsame Merkmale

Material und Farbe: Aluminium blau (RAL 5012); Schutzklasse: IP 21

Batterieanschluss

Vier M8 Bolzen (2 Plus- und 2 Minus-Anschlüsse)

230 V Wechselstrom-Anschluss

Bolzen M6

Gewicht (kg)

45

Abmessungen (H x B x T in mm)

470 x 350 x 280

Normen

Sicherheit

EN 60335-1, EN 60335-2-29

Emissionen / Immunität

EN 55014-1, EN 55014-2, EN 61000-3-3, EN 61000-6-2, EN 61000-6-1

Automobilrichtlinie

2004/104/EC









1 Lässt sich auf 60 Hz einstellen, 120 V 60 Hz auf Anfrage

2 Schutzschlüssel:

a) Ausgangskurzschluss

b) Überlast

c) Batterie-Spannung zu hoch

d) Batterie-Spannung zu niedrig

e) Temperatur zu hoch

f) 230 V AC am Wechselrichterausgang

g) Zu hohe Brummspannung am Eingang

3 Nichtlineare Last, Spitzenfaktor 3:1

4 Bei 25 °C Umgebungstemperatur

5 Schaltet aus, wenn keine externe Wechselstromquelle verfügbar ist

6 Relais einstellbar als allgemeine Alarm-Relais, DC-Unterspannungsalarm oder Start-/Stoppfunktion für ein Aggregat

Wechselstromleistung: 230 V/4 A

Gleichstrom-Leistung: 4 A bis zu 35 V DC, 1 A bis zu 60 V DC

7 U.a. Kommunikation mit dem BMS einer Lithium-Ionen-Batterie möglich.



Umfangreiches Zubehör auf Anfrage.







Eine persönliche Anfrage lohnt sich immer, Sie bekommen Infos und zusätzliche Rabatte, klicken Sie unten auf das grüne Kontaktformular und lassen Sie sich ein Angebot erstellen.
